Ce nouveau préamplificateur perpétue l’ensemble des valeurs qui ont fait la réputation du Control ‘’B’’ en y ajoutant les raffinements apportés par la recherche permanente de composants plus précis , plus stables et encore plus musicaux. La conception des circuits est modulaire -chaque carte représente une fonction et tout est prévu pour échanger à chaque instant – sans réglage – une carte pour assurer une nouvelle fonction ou pour ‘’upgrader’’ une fonction déjà en place. Le coffret est conçu pour assurer une rigidité maximum grâce à l’utilisation de tôle d’acier de 25/10 de mm d’épaisseur procurant du même coup une protection efficace contre les divers rayonnements électromagnétiques. La face avant est dans la grande tradition des produits de haut de gamme usinée dans une plaque d'aluminium de 10mm d’épaisseur finement brossé et anodisé de couleur champagne. Enfin - et c’est probablement le plus important – l’alimentation est contenue dans un boîtier séparé éloigné du préamplificateur. De l’éloignement de l’alimentation résulte un rapport signal/bruit très avantageux particulièrement appréciable dans la position Phono. Trois modèles d’alimentation sont disponibles . Le modèle standard contenu dans un boîtier isolant convient pour la totalité des applications . Le raffinement commence avec la DRPS - double alimentation stabilisée – qui rend le fonctionnement du préamplificateur indépendant des aléas du secteur . Cette alimentation comporte 3 tubes : Enfin la ODRPS ( double alimentation stabilisée surdimensionnée ) constitue la panacée pour une qualité de fonctionnement se confondant avec l’idéal théorique. Cette alimentation comporte 8 tubes : Il ne sera jamais assez affirmé que la qualité du résultat final est directement proportionnel à la qualité de l’alimentation et que cela constitue un postulat universel. Fonction Le préamplificateur CONTROL ‘’B’’ EVOLUTION comporte 5 entrées stéréophoniques et une entrée/sortie en monitoring dont la sensibilité maximum et l’impédance sont précisées dans le tableau ci-dessous.
Les réglages de volume se font par des potentiomètres séparés sur chaque canal.
Ampli Ligne L’ampli ligne assure l’amplification et l’abaissement d’impédance nécessaire pour relier la source à un amplificateur de puissance. Le premier étage monté en cathode suiveuse procure une grande impédance d’entrée et module le second étage fonctionnant à courant constant procurant l’amplification et la faible impédance de sortie . La phase absolue est respectée . Une disposition particulière du circuit autorise la programmation du gain natif de l’étage ligne , ce qui est extrêmement commode pour accorder le préamplificateur à toute sorte de couple amplificateur/haut parleur dont la sensibilité est par nature extrêmement variable. Le gain est programmable pour les valeurs suivantes
L’ampli ligne comporte 3 tubes double triode 12AT7/ECC81/6201 Ampli Phono pour cellule magnétique L’ampli Phono est conçu pour réaliser la correction selon la norme RIAA et la très importante amplification nécessaire pour les cellules à aimant mobile. Chaque canal est constitué de 3 tubes double triode 12AX7/ECC83/7025 à très faible bruit et très faible microphonie grâce à leur ‘’grille cadre’’ . La correction est du type passif et de ce fait n’engendre pas de réaction pouvant nuire à la stabilité - les amateurs comprendront – L’impédance d’entrée est de 47 KOhms comme il se doit . Transformateur MM/MC Le gain nécessaire à l’utilisation d’une cellule à bobine mobile est obtenu par 2 minuscules transformateurs soigneusement blindés . Ces transformateurs sont bobinés sur des circuits magnétiques à très haute perméabilité en Mu métal ( MU = 10000 !) . Ils apportent un gain de 10 (soit 20dB) et offrent une impédance d’entrée de 4 /40 Ohms. Une commutation immédiatement réalisable grâce à des cavaliers mobiles permet le fonctionnement avec une cellule magnétique à aimant mobile ou à bobine mobile. |
|

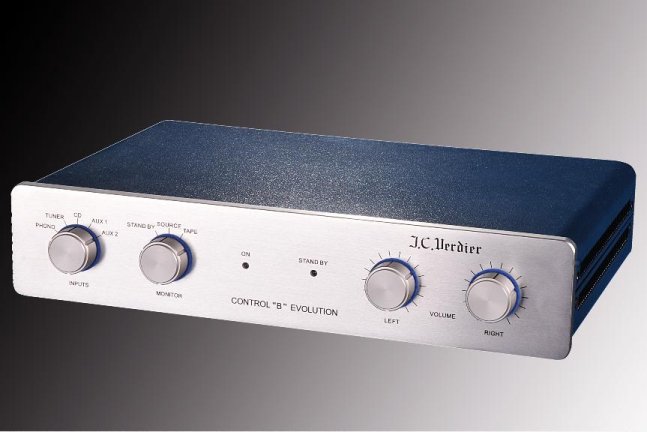

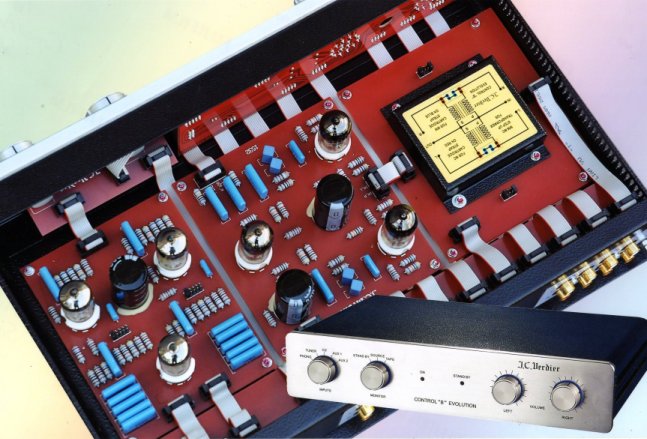

This new preamplifier perpetuates all the values which have established the reputation of the Control "B," adding some refinements in relation to the permanent search for more precise, more stable, more musical components. All circuits are modular. Each printed circuit is dedicated to a unique function. This enables the user to change operating modes or to accommodate different components instantaneously and without adjustment. The cabinet is specially designed with 25/10 mm iron sheet to insure maximum rigidity. This also protects against several types of electromagnetic radiation. The front panel is designed in the tradition of high range hi-fidelity products. It is made with 10 m/m brushed and anodized, gold-hued aluminum plate. Finally, and perhaps most important, the power supply is located in a cabinet separate from the preamplifier. This separation of the power supply and the preamplifier results in a very low signal/noise ratio, and an appreciable, positive difference readily apparent to listeners. Three models of the power supply are available: The standard model, contained in an insulated housing, is excellent for all applications. Refinement options start with the DRPS—the dual regulated power supply. This upgrade makes the preamplifier operate independent of main current variations and unaffected by them. The DRPS power supply uses 3
vacuum tubes: Finally, the ODRPS—the oversized dual regulated power supply—is a state-of-the-art unit, and it is likely to remain so for many years to come. This component represents Verdier’s contribution in the industry-wide quest for audio perfection, and we think we’ve not merely come close to that goal: We think we’ve reached it, and we think you’ll agree.
This power supply uses 8 tubes Ballast tube 2X 6080 We cannot overemphasize that the quality of the listening experience is directly dependant on the quality of the power supply. This is a universal postulate. Function : The CONTROL "B" EVOLUTION preamplifier includes 5 stereophonic inputs and a monitoring input/output. Maximum sensitivity and impedance are specified in the following.
Volume is controlled by potentiometers separated on each channel.
The line amplifier provides the amplification and the impedance lowering required to connect the source to a power amplifier. The 1st stage is a cathode follower which provides high input impedance and modulates the 2nd stage, working with constant current and providing the amplification and low output impedance. Absolute phase is maintained. A special arrangement of the circuit allows the line stage natural amplification programming, which is very convenient for adjusting the preamplifier to one or another amplifier/speaker combination with a naturally variable sensitivity.. The amplification is adjustable for the following values
The line amplifier includes 3 double triode tubes: 12AT7/ECC81/6201 Magnetic Cartridge Phono Amplifier The phono amplifier is designed to provide the RIAA standard correction and the amplification which is required by moving magnet cartridges (MM). Each channel includes 3 double triode tubes 12AX7/ECC83/7025 with very low noise and very low microphony thanks to their "frame grids". The correction is of the passive type, which allows no feedback that could affect stability. The input impedance is the standard 47K Ohms. MM/MC Transformer The amplification required for the use of a moving coil cartridge is achieved with 2 minuscule shielded transformers. These transformers are wound on high permeability Mu metal (MU=10000) magnet circuits. The amplification is 10 (=20dB) and the input impedance, 4/40 Ohms. With mobile jumpers, it is possible to switch the circuit instantaneously to use either a moving magnet or moving coil cartridge. |
 |
 |
